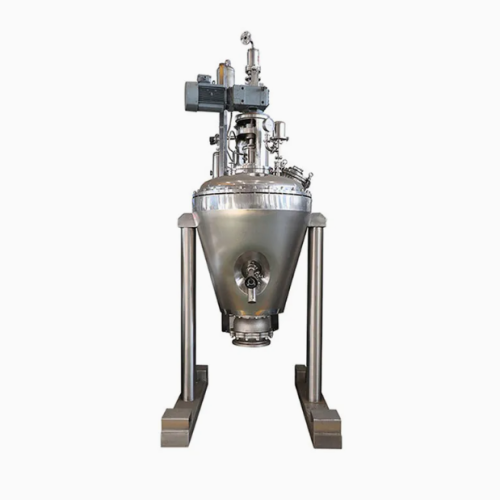

در فرآیندهای تولید در مقیاس بزرگ در صنایعی مانند داروسازی، مواد شیمیایی ریز و مواد انرژی نو، خشک کردن یکنواخت و پردازش کارآمد مواد با حجم بالا، الزامات اصلی برای افزایش ظرفیت تولید است. تجهیزات خشک کن سنتی با حجم زیاد اغلب با مشکلاتی مانند اختلاط ناهموار، چرخه خشک کردن طولانی، مصرف انرژی بالا و باقیمانده مواد قابل توجه مواجه هستند. خشک کن خلاء مارپیچ مخروطی استوانه ای LDG-5000L، با طراحی اصلی خود از "ساختار مخروطی استوانه ای + همزن مارپیچی + رطوبت زدایی خلاء"، عملکردهای اختلاط، خشک کردن و رطوبت زدایی خلاء را عمیقاً یکپارچه می کند. با حجم موثر فوق العاده بزرگ 5000 لیتر و کنترل دقیق فرآیند، راه حلی برای جابجایی مواد برای سناریوهای تولید در مقیاس بزرگ فراهم می کند که ظرفیت بالا و کیفیت بالا را ترکیب می کند.
اصل کار اصلی: هم افزایی کارآمد همزن مارپیچی و محیط خلاء
تجهیزات LDG-5000L از یک ساختار استوانه ای ترکیبی از "سیلندر بالا + مخروط پایین" استفاده می کند که دارای یک پدال همزن مارپیچی با قطر بزرگ و یک سیستم خلاء با راندمان بالا است و یک سیستم کار بسیار کارآمد از "غلت دادن سه بعدی + انتقال جرم خلاء" را ایجاد می کند. عملیات اصلی آن حول خشک کردن خلاء می چرخد و فرآیندهای اختلاط و خشک کردن به طور همزمان انجام می شود. فرآیند خاص به شرح زیر است:
در مرحله اختلاط و غلتش، یک ماده 5000 لیتری با حجم زیاد از طریق ورودی تغذیه بالا وارد سیلندر کامپوزیت مخروطی می شود. یک موتور پرقدرت یک همزن مارپیچ را به چرخش در سرعت کم هدایت می کند. طراحی تیغه مارپیچ پیوسته پروانه به طور یکنواخت مواد را از پایین در امتداد دیواره سیلندر به ناحیه استوانه ای بالایی بالا می برد. سپس، با هدایت تیغهها، مواد به صورت شعاعی پخش میشوند و آزادانه میافتند و یک اثر اختلاط کامل و سهبعدی «بالاکردن- انتشار- غلت زدن» ایجاد میکنند. این به طور موثری از مشکل "منطقه مرده" رایج در تجهیزات با حجم زیاد جلوگیری می کند، و اطمینان می دهد که 5000 لیتر مواد به طور مساوی در تجهیزات توزیع می شود و پایه ای را برای خشک کردن بعدی ایجاد می کند.
در مرحله خشک کردن خلاء، تجهیزات از طریق انتقال حرارت دوگانه و رطوبت زدایی خلاء به خشک شدن کارآمد دست می یابند: اول، ژاکت سیلندر (که توسط روغن انتقال حرارت یا بخار اشباع شده گرم می شود) گرما را به دیواره سیلندر هدایت می کند، در حالی که همزن مارپیچی به طور مداوم رابط تماس بین ماده و ماده گرم شده را تازه می کند تا هر قسمت گرما را انتقال دهد. دوم، سیستم خلاء در بالای تجهیزات به طور مداوم هوا را از سیلندر خارج می کند و محیط خلاء بالای 0.095 مگاپاسکال را حفظ می کند، به طور قابل توجهی نقطه جوش رطوبت در مواد را کاهش می دهد و تبخیر رطوبت را تسریع می کند. بخار آب تبخیر شده از طریق خطوط لوله خلاء وارد سیستم تراکم شده و به سرعت مایع و تخلیه می شود و فرآیند خشک کردن حلقه بسته "گرمایش-تبخیر- استخراج-تراکم" را تشکیل می دهد. در مقایسه با خشک کردن فشار اتمسفر، چرخه خشک کردن برای 5000 لیتر مواد را می توان بیش از 40٪ کوتاه کرد و از آسیب اجزای ناشی از گرمایش در دمای بالا مواد حساس به حرارت جلوگیری می کند.
برجسته کردن مزایای عملکرد: پیشرفت های چند بعدی در سناریوهای با ظرفیت بزرگ
به عنوان یک قطعه اختصاصی از تجهیزات طراحی شده برای تولید در مقیاس بزرگ، LDG-5000L مزایای قابل توجهی را نسبت به مدل های با ظرفیت کوچک و متوسط و تجهیزات خشک کن سنتی در سناریوهای جابجایی مواد با ظرفیت بالا نشان می دهد:
- انطباق فرآیند یکپارچه برای تولید در مقیاس بزرگ: حجم موثر فوق العاده بزرگ 5000 لیتری از پردازش مواد تک دسته پشتیبانی می کند و از عملیات دست و پا گیر تغذیه و تخلیه مکرر در تجهیزات با ظرفیت کوچک و متوسط جلوگیری می کند. طراحی اختلاط و خشک کردن یکپارچه نیاز به انتقال مواد را حذف می کند، تلفات بالا (نرخ تلفات کنترل شده زیر 0.3٪) و مسائل آلودگی متقابل را در طول انتقال مواد با ظرفیت بالا به طور کامل حل می کند. راندمان تولید در مقایسه با حالت "تجهیزات چندگانه با ظرفیت کم به صورت موازی" بیش از 60٪ افزایش یافته است و کاملاً با نیازهای تولید مداوم در مقیاس بزرگ سازگار است.
- انتقال حرارت دوگانه + افزایش خلاء برای نیازهای حجم زیاد: با توجه به چالشهای انتقال حرارت مواد با حجم 5000 لیتری، این تجهیزات از ساختار انتقال حرارت دوگانه "ژاکت + پروانه" استفاده میکند که سطح انتقال حرارت را 50٪ در مقایسه با تجهیزات تک روکش افزایش میدهد. همراه با غلت زدن اجباری پروانه، اختلاف دما بین نواحی مختلف ماده در داخل سیلندر در ± 2 درجه سانتیگراد کنترل می شود. محیط خلاء زیاد نه تنها خشک شدن را تسریع می کند، بلکه خشک کردن را در دماهای پایین (معمولاً 50-150 درجه سانتیگراد) ممکن می کند، و آن را به ویژه برای پردازش مواد با حجم زیاد حساس به حرارت مانند مواد کاتد انرژی جدید و واسطه های شیمیایی دقیق مناسب می کند. مصرف انرژی عملیاتی در مقایسه با تجهیزات خشک کن هوای گرم سنتی 30 تا 40 درصد کاهش می یابد.
- ساختار بهینه شده برای عملیات سنگین: ساختار کامپوزیت استوانه ای-مخروطی نیاز به حجم 5000 لیتر را تضمین می کند و در عین حال ارتفاع کلی تجهیزات را کاهش می دهد (20٪ کمتر از تجهیزات استوانه ای با همان حجم) و باعث صرفه جویی در فضای کارگاه می شود. همزن مارپیچی از مواد آلیاژی با استحکام بالا ساخته شده است و دارای طراحی شفت تقویت شده است که از هم زدن پایدار مواد سنگین بدون خطر تغییر شکل یا گیر کردن اطمینان می دهد. پورت تخلیه پایینی کاملاً با قسمت پایین مخروطی مطابقت دارد و همراه با پیشرانه معکوس پروانه، زمان تخلیه کوتاهی را برای 5000 لیتر مواد با مقدار باقیمانده کمتر از 0.08٪ به دست می آورد. عملیات از یک سیستم کنترل کاملاً خودکار PLC استفاده می کند که از ذخیره پارامترهای فرآیند و راه اندازی با یک دکمه برای تولید دسته ای پشتیبانی می کند و پیچیدگی عملیاتی تجهیزات با ظرفیت بالا را به میزان قابل توجهی کاهش می دهد.
- سازگار و ایمن برای کاربردهای مختلف: تمام قطعات در تماس با مواد از فولاد ضد زنگ 316L ساخته شده اند، با دقت پرداخت دیواره داخلی Ra≤0.4μm، مطابق با استانداردهای دقیق GMP، FDA و صنایع شیمیایی. این تجهیزات به چندین دستگاه ایمنی از جمله اینترلاک خلاء، هشدار دمای بیش از حد و محافظت در برابر اضافه بار مجهز شده است. برای مواد قابل اشتعال و انفجار، موتور ضد انفجار و سیستم آب بندی را می توان ارتقا داد. برای مواد با حجم زیاد در اشکال مختلف مانند پودر، گرانول و کیک فیلتر مناسب است و به طور گسترده در انرژی های جدید، مواد شیمیایی خوب و سایر زمینه ها استفاده می شود.
پارامترهای محصول
